采用倒“T”結構。為正規的強化型臥式加工中心結構，立柱為動柱結構左右滑動。工作臺為前后滑動。本結構具有精度高、剛性強、壽命長的優點。
機床底座、立柱、主軸箱體、回轉工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確保基礎件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構更加合理，與加強筋的恰當搭配，了基礎件的高剛性。寬實的機床底座，加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的設計理念，可確保加工時的重負載能力。

高剛性、高精密主軸：采用原裝臺灣主軸。
主軸電機通過高扭力齒形同步皮帶傳動，不打滑，并可大幅減低傳動噪音及熱量產生。
主軸采用精密級日本NSK軸承，高速、高精密，可重切削，高轉速可達6000r/min。
主軸箱體采用1:1氮?dú)馄胶馀渲?，配重更可靠、穩定、高速、無噪音。使主軸在高速運轉時，避免產生共振現象，確保佳的加工精度。

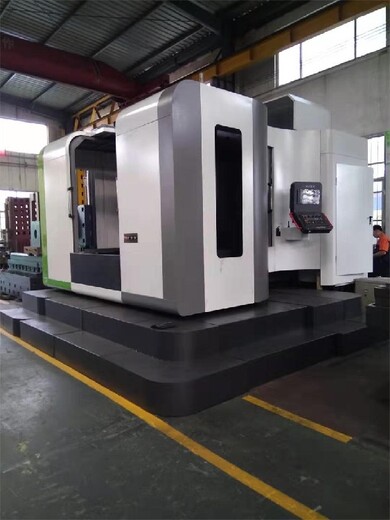

山東海特?cái)?shù)控高剛性臥式加工中心
>結構穩定
一體成型底座采用高剛性倒T箱型結構，結合大跨距軌道設計，可確保在軸向快速進給條件下，穩固的支撐剛性。
立柱采用移動框架雙層后壁低重心結構，強力切削運行穩定，減少切削震動。
旋轉工作臺，可選數控分度精度0.001°或精密鼠牙盤分度精度1°，實現旋轉分度定位。
山東海特?cái)?shù)控高剛性臥式加工中心主軸箱采用輕量化高剛性對稱結構，減少自身形變及熱變形，動態響應性高。
三軸采用剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升。
底座、立柱、工作臺與導螺桿固定座等關鍵接觸面，皆經過精密手工鏟花程序，以達成佳組裝精度、結構強度及均衡負載。

>全方面供需
山東海特?cái)?shù)控高剛性臥式加工中心，所有鑄鐵結構件均采用三維設計和有限元分析優化，回火與時效交替工藝處理，消除鑄件內應力，提高機床的整體運動剛性和精度保持性。
·嚴格的零件及裝配檢驗流程，的檢驗器具及精密裝配，每臺機器達
到佳的工作精度。

服務鑄就品牌·創新
大功率主軸
山東海特?cái)?shù)控高剛性臥式加工中心采用臺灣主軸，標準轉速6000rpm，并帶有主軸氣幕保護裝置，確保主軸穩定,壽命長,選配3000轉，主軸采用大功
率(15/18.5kw)雙繞組寬裕伺服電機驅動，扭矩可達210NM
(opt3000轉可達420NM)。工作臺采用齒輪盤定位,定位精度
±5”重復定位精度±3”。結構剛性高整體結構剛性高，全行程不產生顛覆力矩。底座鑄件用龍門加工，提高了加工精度。絲杠采用成組60°角接觸球軸承，雙支撐
并進行預拉伸，確保傳動精度。

山東海特?cái)?shù)控臥式加工中心X、Z導軌一體化整合設計，使X、Z軸的直線導軌全部整合到底座上，來機床的穩定性與剛性。
立柱采用錐形消邊設計，底寬上小的設計增加了機床的穩定性，又避免了長刀桿在加工的時候產生震動，影響精度與光潔度。
山東海特?cái)?shù)控臥式加工中心滾珠絲杠為中空恒溫型，配有空調式恒溫冷卻系統，大降低絲桿因熱變形所造成的精度誤差，從而大大提高了機床精度。
